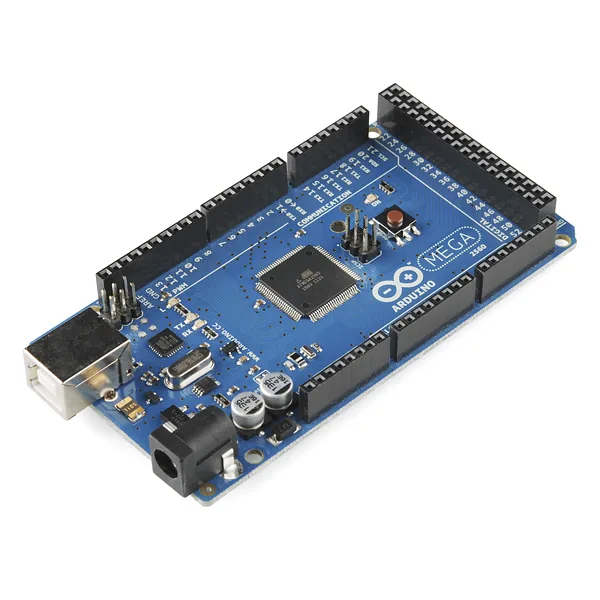

ARduino Mega 2560 R3

Bo vi điều khiển ARduino Mega 2560 R3 thuộc dòng Arduino Mega 2560 Rev3 do Điện tử Nha Trang cung cấp, sử dụng chip ATmega2560 với thạch anh 16 MHz. Sản phẩm phù hợp cho các dự án cần khả năng xử lý mở rộng, nhiều cổng kết nối và lưu trữ dữ liệu ổn định.

Thông số thiết kế bo mạch

• Chip xử lý: Bo mạch sử dụng chip ATmega2560 kết hợp cùng thạch anh 16 MHz phục vụ vận hành các tác vụ điều khiển.
• Hệ thống chân tín hiệu: Trang bị 54 chân vào/ra số, trong đó 15 chân dùng được làm ngõ ra PWM.
• Ngõ vào analog: Tích hợp 16 ngõ vào analog phục vụ thu nhận tín hiệu tương tự.
• Bộ lưu trữ: Có sẵn EEPROM 4kb (4096 byte) trên ATmega2560 giúp lưu giữ dữ liệu khi ngắt nguồn điện.

Giao tiếp và kết nối phần cứng

Bo mạch trang bị 4 cổng nối tiếp phần cứng (UART) giúp duy trì kết nối truyền thông linh hoạt. Thiết kế phần cứng có sẵn cổng USB, giắc nguồn, đầu ICSP và nút reset, tạo điều kiện thuận lợi cho việc kết nối và thao tác điều khiển thiết bị.
