Mô tả

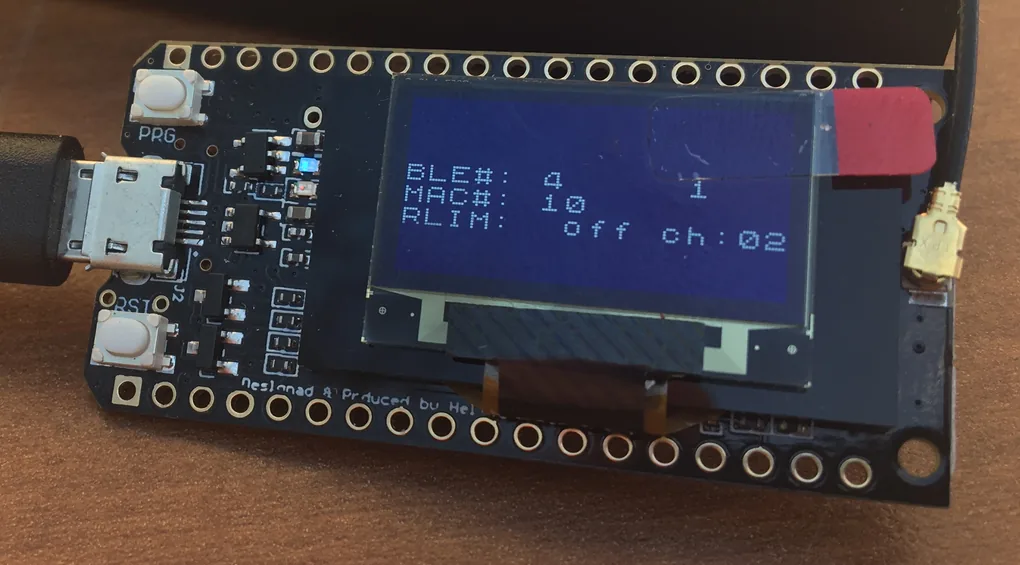

Module ESP32 kèm OLED được tích hợp sẵn OLED giúp hiển thị dữ liệu trực quan hơn, tích hợp thêm anten và RF balun giúp chống nhiễu tốt, khuếch đại công suất. Kích thước được thiết kế nhỏ gọn ở mức tối ưu nhất. Module này truyền tín hiệu trên tần số 2.4GHz và có 2 chế độ truyền tín hiệu bằng bluetooth hoặc wifi được thiết kế bằng công nghệ tsmc 40nm công suất thấp, công suất và đặc tính RF được tối ưu, an toàn, đáng tin cậy và khả năng mở rộng cho nhiều ứng dụng khác nhau.
Specifications:
- ESP32 chip with 512kB RAM (240Mhz dual core processor)
- Up to 19x digital pins
- Up to 11x analog pins
- Two analog (DAC) outputs (pin 25 DAC1 and pin 26 DAC2)
- 1x SPI, 1x I2C, 1x UART (TX/RX)
- Pinout: see images
- Onboard voltage regulator for input voltage of (5-12V Vin pin)
- Loose headers included (not soldered)
- 0.96 inch white OLED screen (SDA pin: 5, SCL pin: 4, I2C address: 0x3C)
- Dimensions: 64 x 27.5mm x 7mm (without headers)
If you want to use the board as Arduino, start here.
For a complete manual with OLED display, see this page: ESP32 With Integrated OLED (WEMOS/Lolin) - Getting Started Arduino Style
The pins on the board are directly connected to the ESP32 chip and are therefore only suitable for 3.3V signals.
The drivers can be found here: CP210x USB to UART Bridge VCP Drivers
