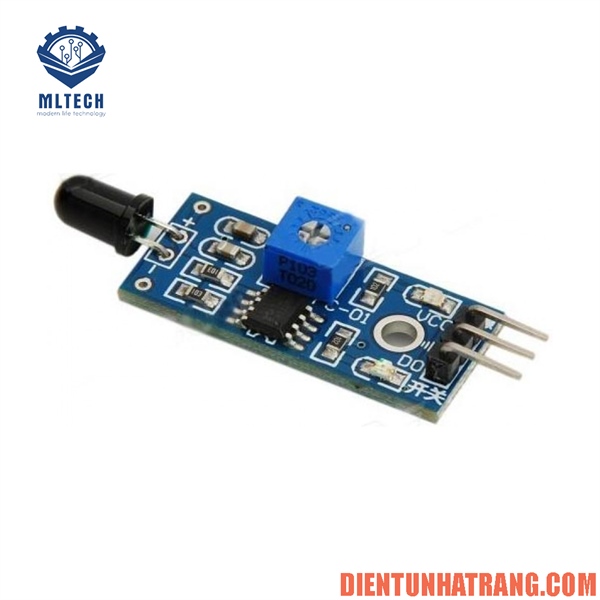

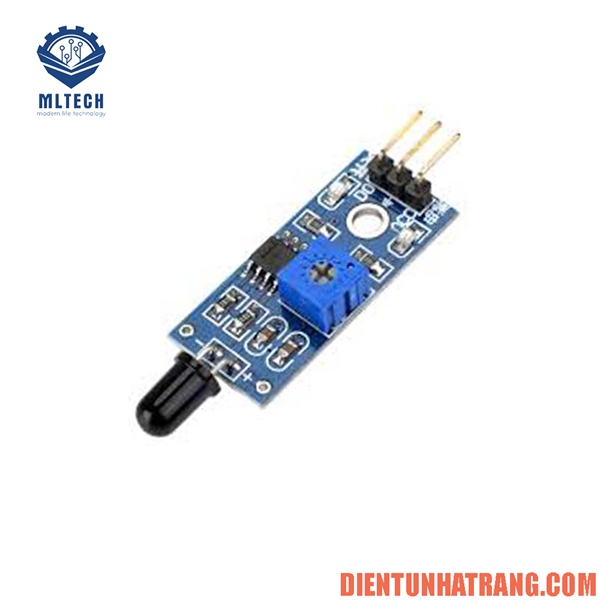

Đặc điểm

• Sử dụng IC so sánh LM393, đảm bảo hoạt động ổn định
• Cảm biến nhạy bén, có thể điều chỉnh độ nhạy bằng chiết áp
• Đầu ra dạng tín hiệu số (0 hoặc 1)
• Có lỗ bắt vít, dễ dàng cố định
• Kích thước PCB: 32mm × 14mm
• Thiết kế tiêu chuẩn, bố cục đẹp và hợp lý

Ứng dụng

• Phát hiện ánh sáng từ ngọn lửa hoặc nguồn sáng có bước sóng từ 760-1100nm
• Khi phát hiện lửa vượt ngưỡng cài đặt, chân OUT sẽ xuất tín hiệu mức thấp
• Có thể sử dụng để cảnh báo cháy trong hệ thống an toàn, tự động hóa
• Khoảng cách phát hiện có thể lên tới 2m, lửa càng mạnh, khoảng cách phát hiện càng xa

Hướng dẫn kết nối (3 dây)

• VCC: Kết nối 3.3V - 5V
• GND: Kết nối GND
• OUT: Tín hiệu số (0 hoặc 1)

Hướng dẫn sử dụng

• Bước 1: Kết nối VCC và GND, đèn nguồn POW sáng
• Bước 2: Khi không có lửa hoặc nguồn sáng phù hợp, điều chỉnh chiết áp cho đến khi đèn D0 sáng
• Bước 3: Tiếp tục điều chỉnh chiết áp để đèn D0 tắt, khi có lửa xuất hiện OUT sẽ xuất mức thấp
• Bước 4: Khi không còn lửa, đèn D0 tắt, OUT trở về mức cao
