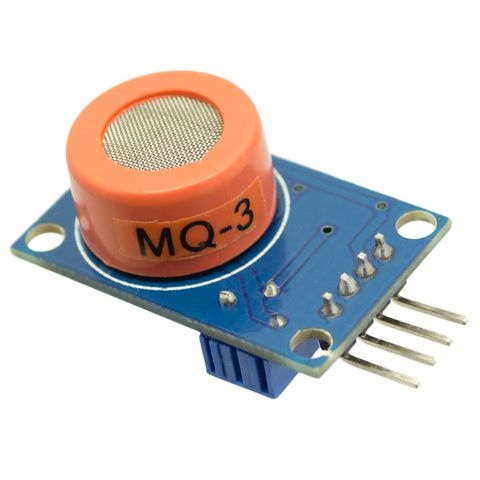

Module cảm biến nồng độ cồn MQ-3 sử dụng để phát hiện nồng độ cồn trong môi trường, hơi thở. Cảm biến có độ nhạy cao khả năng phản hồi nhanh, độ nhạy có thể điều chỉnh được bằng biến trở. Cảm biến cung cấp một đầu ra tương tự dựa trên nồng độ cồn. Module cảm biến nồng độ cồn MQ-3 có thể phát hiện khí gas, alcohol, ethanol.

THÔNG SỐ KỸ THUẬT:

• Kích thước: 32 x 22 x 27 mm
• Chip chính: LM393, MQ-3 cảm biến khí.
• Điện áp cung cấp: DC 5V.
• Có 2 dạng tín hiệu đầu ra dạng Analog và TTL.
• Tín hiệu đầu ra TTL có giá trị thấp. (đầu ra tín hiệu mức thấp có thể được kết nối trực tiếp với vi điều khiển).
• Đầu ra tương tự 0 ~ 5V, nồng độ cồn càng cao điện áp càng cao.
• Độ nhạy cao và chọn lọc tốt với hơi ethanol.
• Bền và ổn định đáng tin cậy.
• Nhạy và phục hồi nhanh.

Sơ đồ chân:

Hướng dẫn sử dụng cảm biến MQ-3 với Arduino:

Kết nối:
