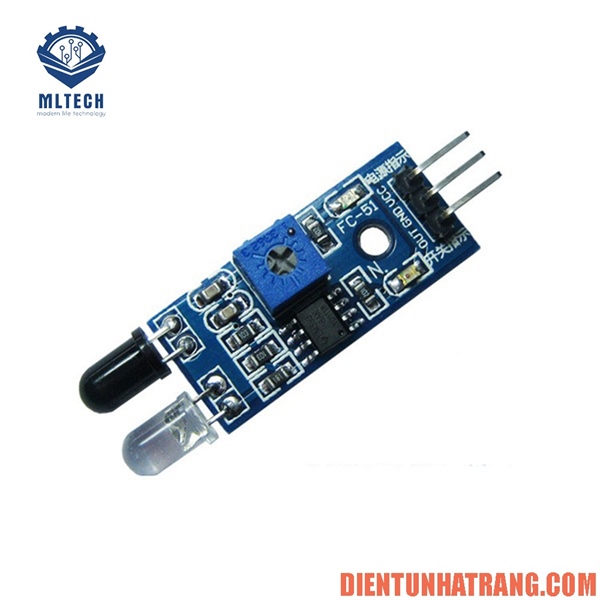

Thông số kỹ thuật module

• Khi phát hiện vật cản phía trước, đèn báo màu xanh lá sẽ sáng, đồng thời chân OUT xuất tín hiệu mức thấp.

  • Khoảng cách phát hiện có thể điều chỉnh từ 2cm - 30cm
  • Góc phát hiện: 35°
  • Có chiết áp điều chỉnh khoảng cách:
    • Xoay thuận chiều kim đồng hồ: Tăng khoảng cách phát hiện
    • Xoay ngược chiều kim đồng hồ: Giảm khoảng cách phát hiện

• Cảm biến sử dụng tia hồng ngoại để phát hiện vật cản, khoảng cách phản xạ phụ thuộc vào màu sắc và bề mặt vật thể:

  • Màu đen: Khoảng cách phát hiện ngắn nhất
  • Màu trắng: Khoảng cách phát hiện xa nhất

• Chân OUT có thể kết nối trực tiếp với vi điều khiển hoặc dùng để kích hoạt rơ-le 5V.

  • Kết nối:
    • VCC - VCC
    • GND - GND
    • OUT - IO

• Sử dụng IC LM393 làm bộ so sánh, đảm bảo hoạt động ổn định.

• Điện áp hoạt động: 3V - 5V DC (tương thích vi điều khiển 3.3V & 5V).

• Đèn báo nguồn màu đỏ sáng khi module được cấp điện.

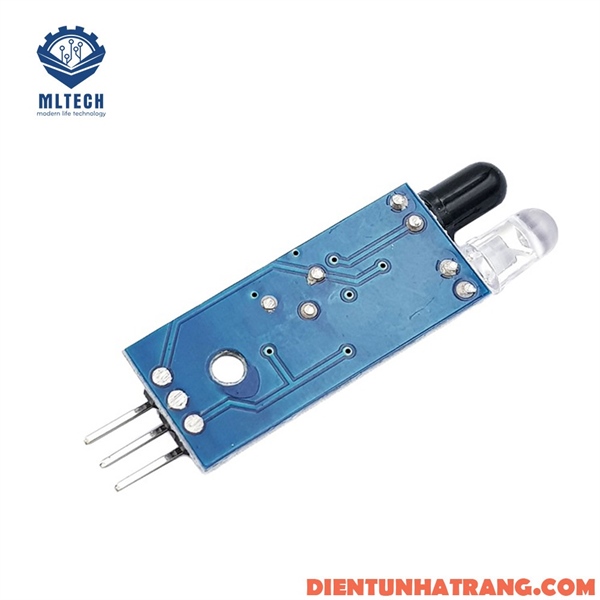

• Lỗ bắt vít 3mm, dễ dàng cố định.

• Kích thước mạch: 3.2cm × 1.4cm.

• Mỗi module đã được hiệu chỉnh trước khi xuất xưởng, không cần chỉnh chiết áp trừ trường hợp đặc biệt.

Hướng dẫn kết nối

• VCC → Kết nối 3.3V - 5V
• GND → Kết nối GND
• OUT → Tín hiệu số (0 hoặc 1)
