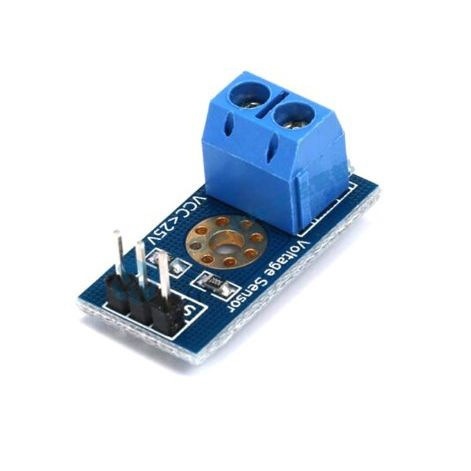

Giới thiệu module

• Module này được thiết kế dựa trên nguyên lý chia điện áp bằng điện trở, giúp giảm điện áp đầu vào xuống 5 lần.
• Arduino có giới hạn điện áp đầu vào tối đa 5V, do đó module này có thể đo điện áp tối đa 25V (5V × 5).
• Nếu sử dụng hệ thống 3.3V, điện áp đầu vào không được vượt quá 16.5V (3.3V × 5).
• Arduino sử dụng bộ ADC 10-bit, với độ phân giải 0.00489V (5V / 1023 bước).
• Do đó, điện áp tối thiểu có thể đo được là 0.02445V (0.00489V × 5).

Thông số kỹ thuật

• Dải điện áp đầu vào: DC 0 - 25V
• Dải điện áp có thể đo: DC 0.02445V - 25V
• Độ phân giải: 0.00489V
• Kết nối nguồn DC:
  • Cực dương → VCC
  • Cực âm → GND
• Ngõ ra:
  • "+" kết nối 3.3V / 5V
  • "-" kết nối GND
  • "S" kết nối với chân ADC của Arduino
